大地震過後,容易倒塌的建築物,絕大多數是結構系統設計不良及施工品質不良所造成。
研究分析歸納出建築物倒塌之之六大結構設計問題、八大結構施工問題及四個典型破壞案例,作為日後建築界大家在從事建築結構設計與建造施工時的警惕,期待大家能記取教訓,一定要在設計、施工時即能避開這些危險建築的因子,讓建築安全真正有保障。
『軟弱層篇』
A、軟層
許多大樓在一樓處,常採挑高的開放空間設計,甚至為了視覺美觀,將許多協助柱子側向力的大梁拿掉,在柱子太高、而梁及牆面數量不足的情況下,形成「軟層」。當地震來襲時,一樓的柱子承受最大的壓力,而其強度不足,又沒有因應加強措施的情況下,會造成一樓柱子嚴重破壞崩塌。因此在921大地震過後,建築法規對此類建築已要求設計時要特別檢討,以確保其建築結構安全,但圓弧轉角街屋的問題亦非常重要,值得大家在設計、施工上特別注重及加強。

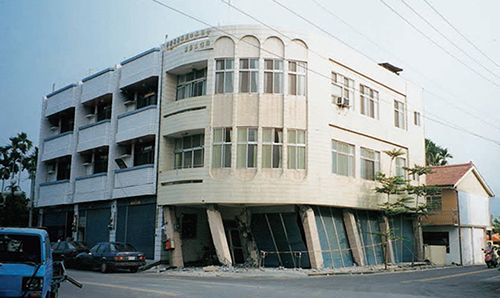

▌軟層現象,一樓柱子嚴重破壞,此建築亦有圓弧轉角街屋的問題。

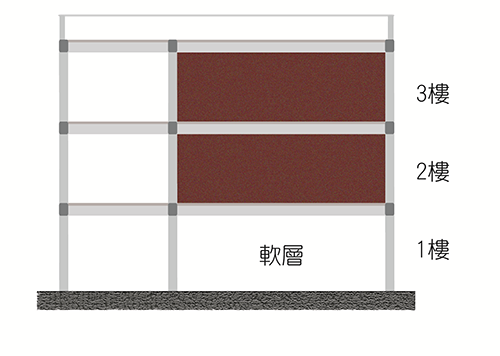

▌軟層立面示意圖。
B、弱層
房屋若其某一樓層的高度較上下相鄰的樓層高出許多,則該層的強度會因高度的增加而減小,或是某一樓層的牆面較上下相鄰的樓層少了許多,則該層的強度會因牆面的減少而變弱,在房屋結構規劃設計時,無法或沒有增強該層強度以達與相鄰的樓層相當時,該樓層形成「弱層」,當強震來襲時,就存在著損壞的風險。

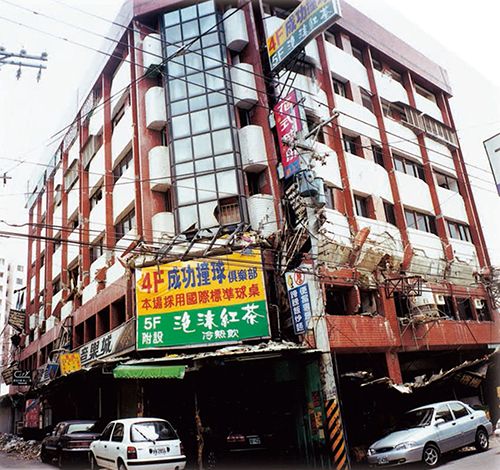

▌此大樓的三樓因牆量和上下層差異過多,承受不住地震的震力,因此塌陷下來。

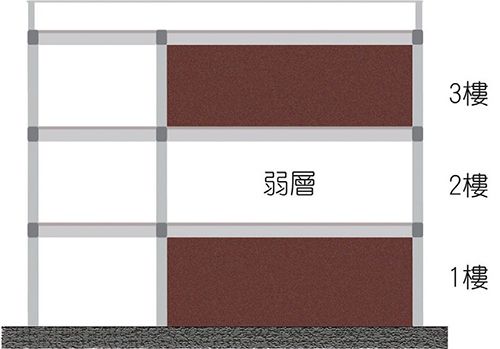

▌弱層立面示意圖。
